Трансмиссия.

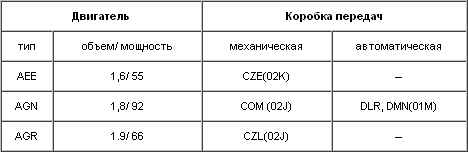

Идентификация коробки передач

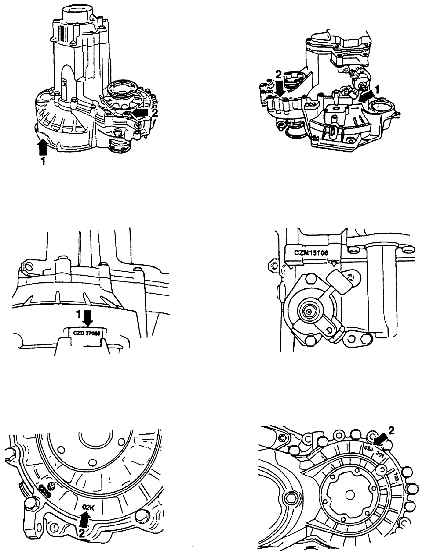

Размещение идентификационных обозначений на коробке передач

На картере каждой коробки передач находится идентификационный номер (размещение указано стрелками на двух верхних рисунках). Он представляет как время изготовления коробки, так и тип ее.

Например (коробка передач 02J):
CZM – код коробки;
15 – день;
10 – месяц;
6 – год изготовления (последняя цифра года).

Коробку передач можно снять с автомобиля отдельно, что означает без демонтажа всего агрегата привода. Однако эту работу всегда надо производить в сервисе ШКОДА, также как и разборку самой коробки передач.
