Двигатель
Агрегат двигателя
Под агрегатом привода подразумеваются двигатель с коробкой передач.
На автомобили типового ряда Шкода Октавия устанавливаются несколько видов
агрегатов привода в разных комбинациях двигателя и коробки передач. В зависимости от
требований могут быть использованы следующие виды агрегата привода:
– двигатель 1,6–55 кВт с механической коробкой передач CZE (02К);
– двигатель 1,6–74 кВт;
– двигатель 1,8–92 кВт либо с механической коробкой передач CZM (02J), либо с
автоматической DLR;
– двигатель 1,9 TDI–66 кВт с механической коробкой передач CZL (02J). |

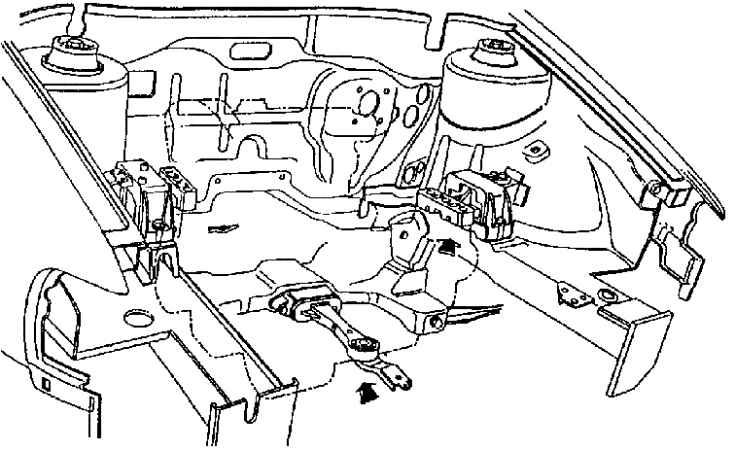

| Вид на моторный отсек с установленными упругими подкладками и продольной подпоркой |

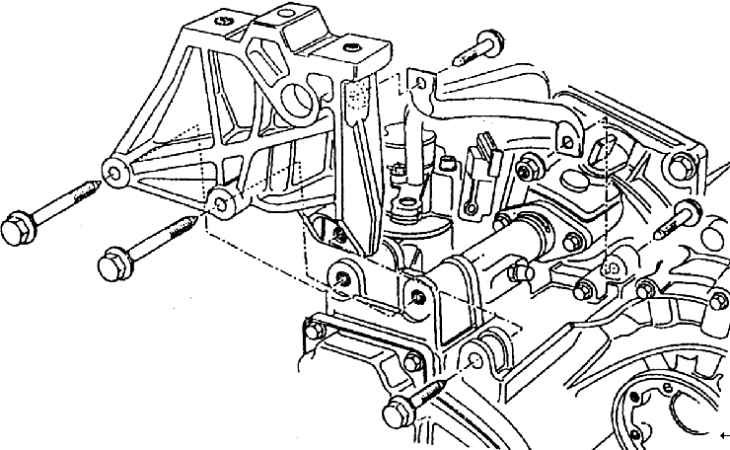

| Консоль на двигателе 1,6–55 кВт (АЕЕ) и ее установка на упругой подкладке в кузове |

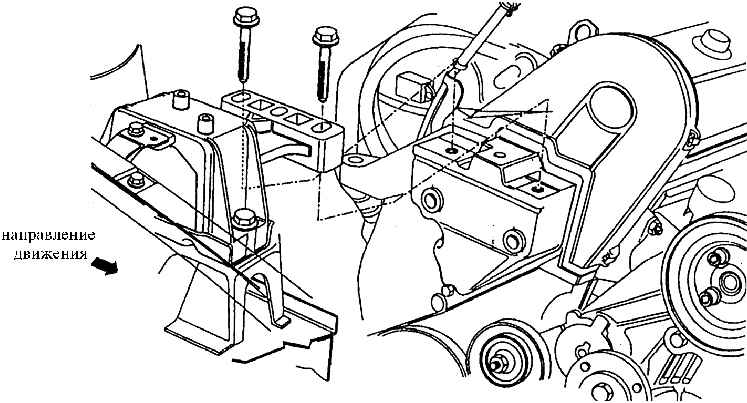

| Консоль на коробке передач 02J (CZM, CZL) для посадки на консоль в кузове |

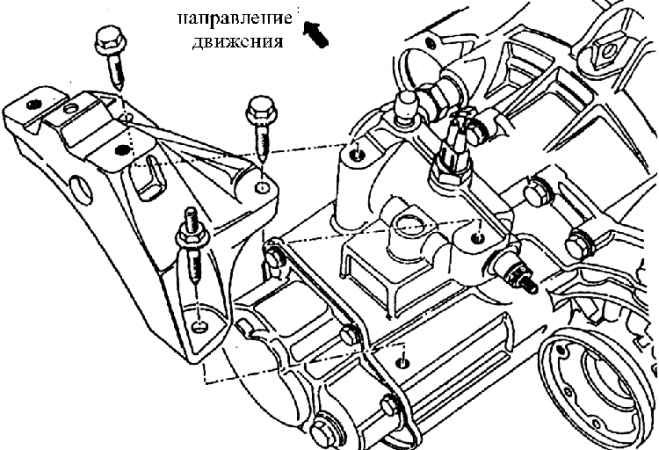

| Консоль на коробке передач 02К (CZD, CZE) для посадки на консоль, закрепленную в кузове |

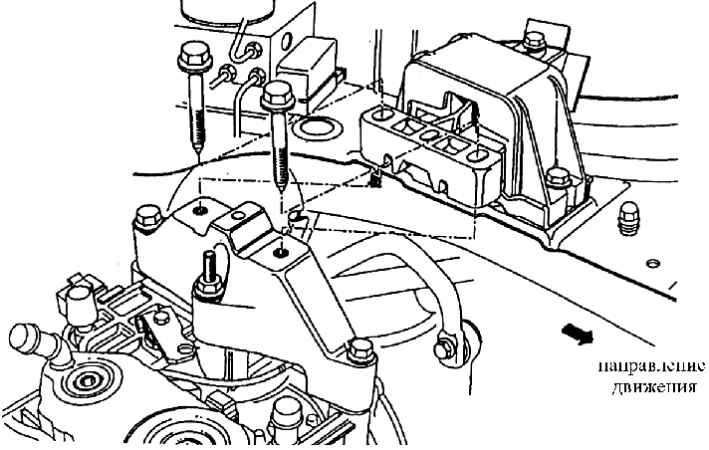

| Консоль на автоматической коробке передач и ее крепление болтами к упругой подкладке, закрепленной на кузове |

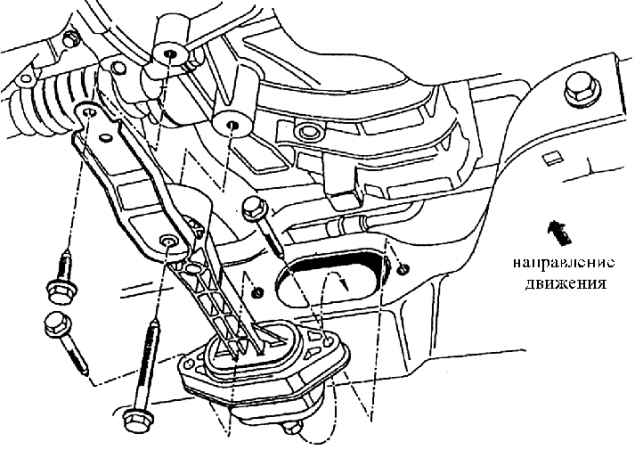

| Крепление реактивной подпорки между агрегатом привода и передним мостом |

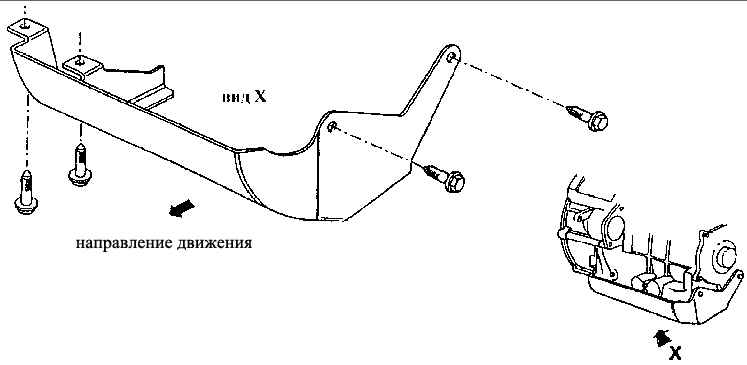

| Защитный лист автоматической коробки передач AG 4 (вид X) |
| Агрегат привода устанавливается в кузове на три точки. В двух местах он навешивается на упругих подкладках, третьим элементом является упруго установленная реактивная подпорка, ориентированная соосно с продольной осью транспортного устройства. |
| Принцип монтажа агрегатов привода в кузове у всех комбинаций двигателей с коробками передач концептуально неизменный. Отличие наблюдается лишь в деталях формы крепежных элементов, кронштейнов и в жесткости пружинных элементов. Крепежные элементы похожи во всех типах и модификациях автомобилей и всех применяемых агрегатах привода. |
| Одна упругая подкладка имеется со стороны двигателя, вторая – со стороны коробки передач. Каждая из них с одной стороны крепится винтами к посадочным местам кузова (в моторном отсеке), а с другой – либо к двигателю, либо к коробке передач. Прокладки позволяют перемещаться агрегату привода в продольном и поперечном направлении. Продольная подпорка состоит из двух частей и крепится двумя винтами сзади на осевой балке передней подвески и спереди еще двумя винтами снизу к агрегату привода. В спокойном состоянии в подпорке отсутствуют напряжения, в процессе эксплуатации возникают продольные силы и перемещения, действующие между агрегатом привода и кузовом. Идентично, в продольном направлении, действуют и размерные изменения подпорки, технические параметры пружинных частей изменяются согласно используемым комбинациям двигателей и коробок передач. |
| На рисунок Вид на моторный отсек с установленными упругими подкладками и продольной подпоркой показан моторный отсек с установленными упругими подкладками. На рисунок Консоль на двигателе 1,6–55 кВт (АЕЕ) и ее установка на упругой подкладке в кузове, рисунок Консоль на коробке передач 02J (CZM, CZL) для посадки на консоль в кузове, рисунок Консоль на коробке передач 02К (CZD, CZE) для посадки на консоль, закрепленную в кузове, рисунок Консоль на автоматической коробке передач и ее крепление болтами к упругой подкладке, закрепленной на кузове, рисунок Крепление реактивной подпорки между агрегатом привода и передним мостом приведены примеры конструктивного расположения упругих прокладок и их крепежных элементов. На рисунок Защитный лист автоматической коробки передач AG 4 (вид X) изображен защитный лист, устанавливаемый только при использовании автоматической коробки передач. Указанное конструктивное решение установки агрегата ограничивает передачу звука и вибрации от узла привода на кузов до минимума. Связь между узлами в кузове и приводом обеспечивается лишь проводами, шлангами и тросами. Все агрегаты привода устанавливаются в кузове на предварительной сборке исключительно снизу, с применением специальной вспомогательной рамы на подъемнотранспортном оборудовании. |
|
