Крышка багажника

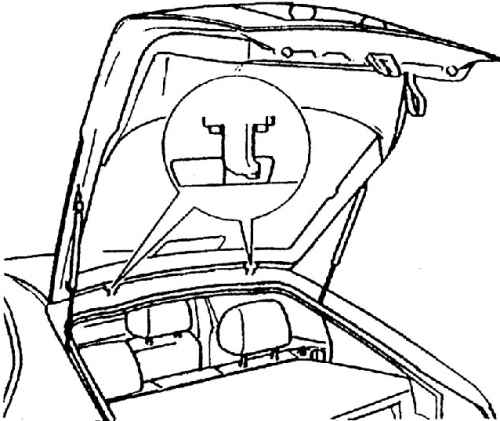

Откидная крышка открывает доступ в багажный отсек. Крышка является самостоятельной монтажной единицей. Конструктивное решение и подвешивание позволяют ее сильно откидывать, что является преимуществом при загрузке объемного багажа в автомобиль.

Крышка уплотняется в раме кузова трубчатым уплотнением по контуру, концептуально схожим с уплотнением дверей.

Для монтажа оформления и оснащения крышка при предварительной сборке не демонтируется с автомобиля, как двери.

По форме крышка следует общей линии кузова.

Разбираем крышку багажника

ПОРЯДОК РАБОТЫ

1. Удалить молдинг крышки багажника.
2. Разъединив штекерные разъемы электропроводки, извлечь провод из крышки.
3. Демонтировать газонаполненные амортизаторы.
4. Вывернув винты крепления шарниров, снять крышку.
5. Момент затяжки: 15 Нм.

Панель,обивка, уплотненя, упоры багажника

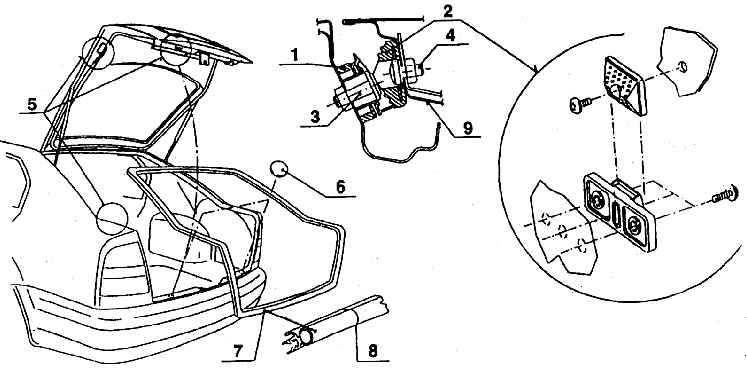

Уплотнение и упоры крышки багажного отсека

1 – регулировочный упор на кузове;
2 – регулировочный упор крышки;
3 – болт;
4 – болт;
5 – размещение упоров;
6 – защитная фольга;
7 – уплотнение;
8 – вулканизационный спай уплотнения;
9 – крышка багажного отсека

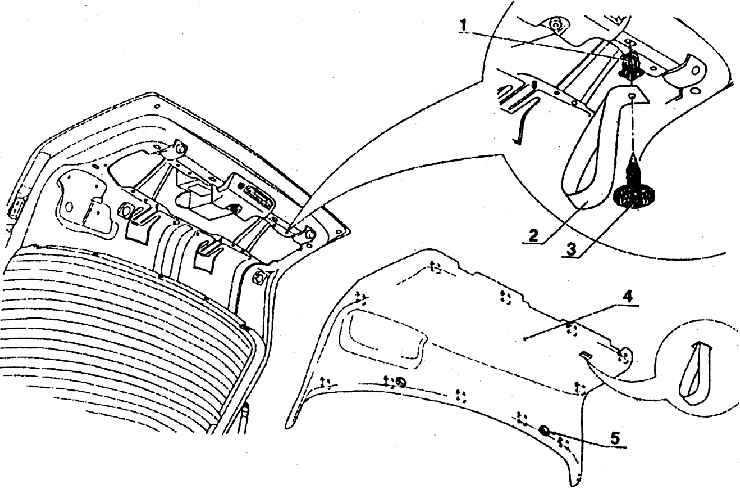

Декоративная панель багажного отсека и притягивающая ручка

1 – зажим;
2 – ручка;
3 – болт ST 4,8 x 13;
4 – панель;
5 – упор

В пяти местах по контуру крышки багажного отсека находятся регулировочные упоры. Они позволяют точно подогнать ее поверхность к поверхности кузова. Крышка в раме кузова уплотняется по контуру резиновым трубчатым уплотнением, закрепленным на стенке упругими стальными скобами. Уплотнение соединено с помощью вулканизации и этот спай находится посредине нижней стенки рамы.

С учетом большого угла откидывания крышки по правой стороне ее находится ручка, с помощью которой крышку можно притянуть. Она привинчена специальным болтом к пластмассовой скобе и продета через обитую панель. Панель закрывает все механизмы, смонтированные в нижней части крышки. Панель крышки (как и панель двери) представляет собой объемную штамповку из модифицированного полипропилена. В панели заранее пробиты все необходимые отверстия. На внутренней стороне находятся держатели для пистонов, которыми панель прикрепляется к крышке.

Подпорки крышки багажника

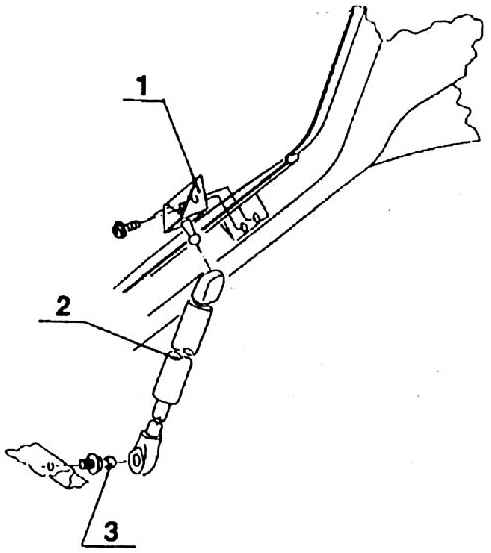

Монтаж газонаполненных подпорок крышки багажного отсека

1 – держатель со сферической цапфой;
2 – газонаполненная подпорка;
3 – сферическая цапфа

В открытом (поднятом) положении крышка багажного отсека удерживается двумя газонаполненными телескопическими подпорками. Удерживающая сила открытой крышки составляет от 50 до 100 Н, сила необходимая для их поднятия не превышает 80 Н. Подпорки соединены с кузовом и крышкой через сферические цапфы. Стержни сферических цапф заклепаны в уголках, привинченных один к крышке, а второй к кузову. Газонаполненные подпорки нельзя разбирать и ремонтировать.

Газонаполненную подпорку можно из автомобиля вынуть без разборки сферических цапф. В головках для сферических цапф она, то есть подпорка, имеет вырезы для надевания на цапфы. Вырезы прикрыты фигурной пружиной из полосовой стали. Пружина придерживает сферическую цапфу в головке. Эту пружину можно отверткой отжать, сдвинуть и вынуть из цапф головку подпорки.
