Задний стеклоочиститель

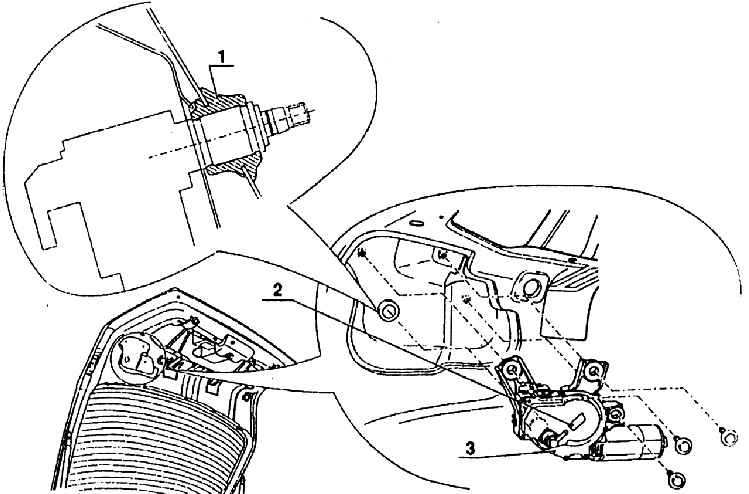

Монтаж двигателя стеклоочистителя задних откидных дверей и деталировка герметизации вала

1 – герметизация вала двигателя стеклоочистителя в листе крышки багажного отсека с помощью резиновой втулки;
2 – шланг;
3 – двигатель заднего стеклоочистителя

Крепление щетки заднего стеклоочистителя и вывод шланга омывателя заднего стекла

1 – щетка в сборе;
2 – гайка М8;
3 – прокладка 8,4x15x1,6;
4 – защелкивается

Поскольку монтаж этих деталей начался с 1997 года, автомобили, изготовленные в 1996 году, еще не оснащены стеклоочистителем и омывателем заднего окна. Стеклоочиститель крышки багажного отсека размещается на левой стороне крышки. Электродвигатель стеклоочистителя прикреплен к внутреннему листу крышки тремя болтами, проходящими через резиновые вкладыши, которые снижают шум, поглощая вибрацию двигателя. Ведущий элемент вала уплотнен в поверхностном листе крышки резиновой втулкой. Ход стеклоочистителя управляется электроникой, обеспечивающей двойную функцию стеклоочистителя. Мгновенным нажатием рычажка управления правой половины совмещенною переключателя под рулем включается стеклоочиститель с задержкой между колебаниями щетки 6 секунд. Следующее моментальное нажатие рычажка выключает щетку. Вторая функция включается более продолжительным нажатием уже упомянутого рычажка. В этом случае включается функция, состоящая во включении омывателя, а затем стеклоочистителя. При одном нажатии выключателя щетка производит три колебания. Электропроводка соединяется четырехполюсным разъемом, размещенным на корпусе электродвигателя.

Стеклоочиститель оснащен автоматическим добегом в исходное положение, а также плавким предохранителем, выключающим электродвигатель при заблокировании щетки (например, щетка примерзла к стеклу и т.п.). Валик, на котором закреплена щетка, пустотелый и имеет выводы в верхней и нижней частях для насадки шлангов омывателя стекла. В нижней части привинчен наконечник с выводом, повернутым на 90° по отношению к валику. На выводе имеется насадка, предотвращающая соскакивание шланга. Вывод на верхнем конце валик имеет насадку, на которой закреплен наконечник шланга. Через шланг протекает жидкость к форсункам, размещенным на щетке. Соединение закрыто откидной крышкой щетки.
