Предоранители на аккумуляторной батарее

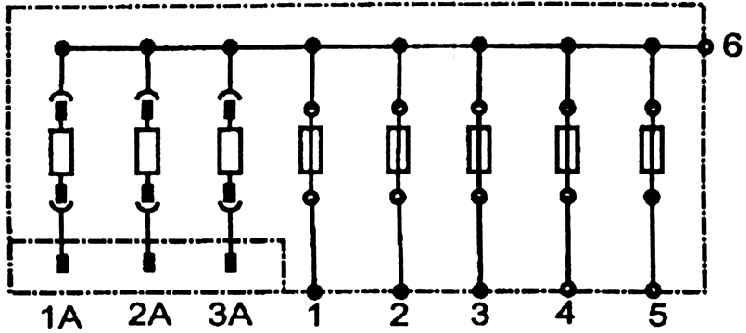

Блок предохранителей, установленный на Аккумуляторная батареяе – подсоединение

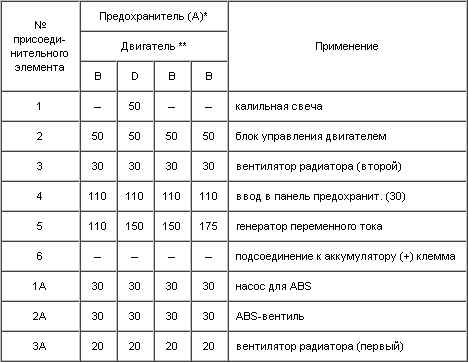

* согласно оснащению автомобиля
** В = двигатели карбюраторные, D = двигатель дизельный

На позициях 1 А, 2А, ЗА в клеммы вставлены ножевые подковообразные классические предохранители. Позиции от 1 до 5 заняты поверхностными листовыми предохранителями, закрепленными винтами.

Блок предохранителей имеет пластмассовую раму, надетую с помощью упругих скоб на Аккумуляторная батарея, и закрыт пластмассовой крышкой. К полюсу (+) плюс Аккумуляторная батареяа он присоединен витовой клеммой. На передней стороне, в направлении езды, имеется 8 присоединительных элементов, из которых 3 – для ножевых разъемов и пять – под винты М6.
